STM32CubeMX(芯片配置工具) V6.1.0 中文免费版

　　STM32CubeMX是由希捷ST发布的一款芯片配置工具，用户界面简单，通过亲和的图形界面生成初始化代码，大大减轻开发工作，时间和费用，几乎覆盖了STM32全系列芯片，是很多用户必备的软件之一。

软件特色

　　直观的STM32微控制器和微处理器选择

　　丰富易用的图形用户界面，可配置：

　　具有自动解决冲突的引脚排列

　　具有Arm®Cortex®-M内核参数约束的动态验证的外围设备和中间件功能模式

　　具有动态验证配置的时钟树

　　带有估计功耗结果的电源序列

　　生成初始化C代码项目，符合用于Arm®Cortex®-M内核的IAR™，Keil®和STM32CubeIDE（GCC编译器）

　　生成用于Arm®Cortex®-A内核的部分Linux®设备树（STM32微处理器）

　　借助STM32PackCreator开发增强的STM32Cube扩展软件包

　　将STM32Cube扩展软件包集成到项目中

　　作为在Windows®，Linux®和macOS®（macOS®是Apple Inc.在美国和其他国家/地区注册的商标）上运行的独立软件的可用性，操作系统和64位Java运行时环境

使用方法

　　1、新建工程

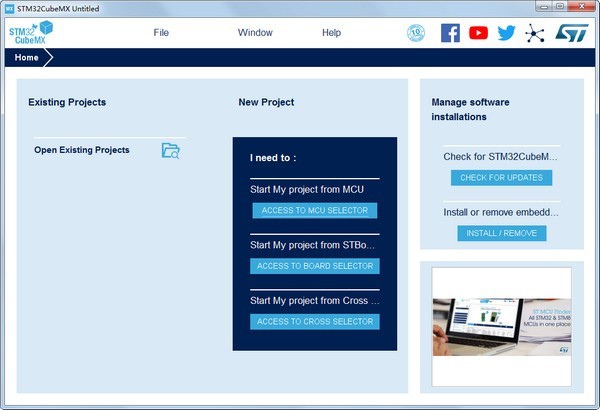

　　打开STM32cubeMX软件，点击New Project。选择对应开板MCU（STM32F429IG LQFP）。

　　选择工程后进入工程界面，如下图所示

　　2、配置外设

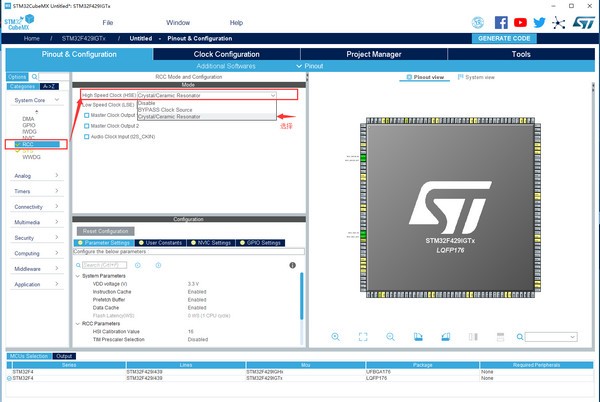

　　RCC设置，选择HSE（外部高速时钟）为Crystal/Ceramic Resonator（晶振/陶瓷谐振器）

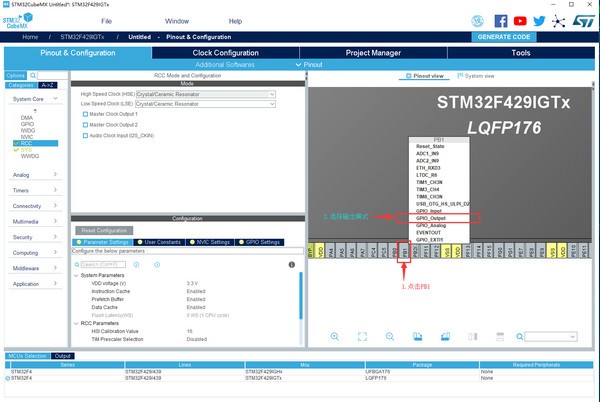

　　GPIO口功能选择，PB0，PB1为LED1-LED2.找到对应管脚设置为GPIO_Output模式。就会从灰色状态变为激活的绿色状态（黄色引脚为该功能的GPIO已被用作其他功能，可以忽略。绿色表示管脚已使用）

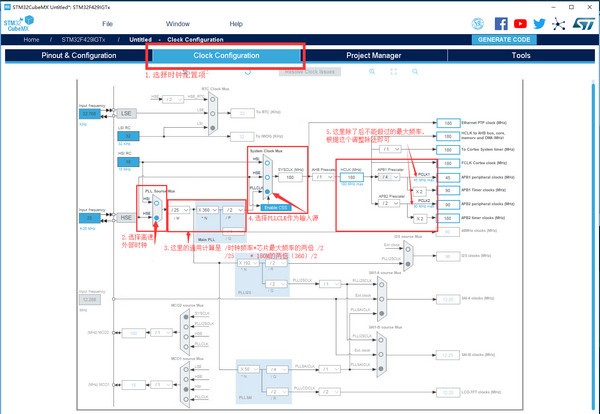

　　3、时钟配置

　　时钟配置采用图形配置，直观简单。各个外设时钟一目了然。STM32F429最高时钟为180M，此处只有在HCLK处输入72，软件即可自动配置。（RCC选择外部高速时钟）。

　　4、功能外设配置

　　相比于旧版，新版的功能设置界面比较隐藏。 名字：System view 在右上方（熟悉的功能界面又显示出来了）就是长了点

　　在配置框我们可以看到有几个区域，分别对应的功能设置如下

　　Multimedia（多媒体）：音频视频、LCD

　　Timers（控制）：定时器

　　Analog（模拟）：DAC、ADC

　　Connectivity（通讯连接）：串口、SPI 、I2C、USB、ETH

　　SYStem Core（系统核心）：DMA（直接存储器存取）、GPIO、NVIC、RCC

　　middlewares（中间件）： FreeRTOS、FATFS、LwIP、USB

　　Security：安全

　　Computing：计算

　　此工程中DMA没用的不用配置，NVIC（嵌套中断向量控制器（Nested Vectored Interrupt Controller））配置中断优先级。RCC不用配置。

　　GPIO Pin Level （管脚状态）：高电平

　　GPIO mode （管脚模式 ）：推挽输出

　　Maximum output speed （最大输出速度）：高速

　　User Label （用户标签）：Opt_Led0

　　更改用户标签，管脚配置图会显示管脚的标签。
