KiCad(电子设计自动化软件) V9.0.3 官方版

　　KiCad 是一款十分好用的电子设计自动化(EDA)软件。它支持多层 PCB 设计，并拥有大量符号、封装和 3D 模型库，方便用户快速完成设计任务。该软件具备原理图绘制、PCB 布局与布线等功能，同时拥有强大的社区支持和丰富的在线资源，方便用户学习和交流。其界面设计简洁，无论是初学者还是专业工程师，都能轻松上手。

软件功能

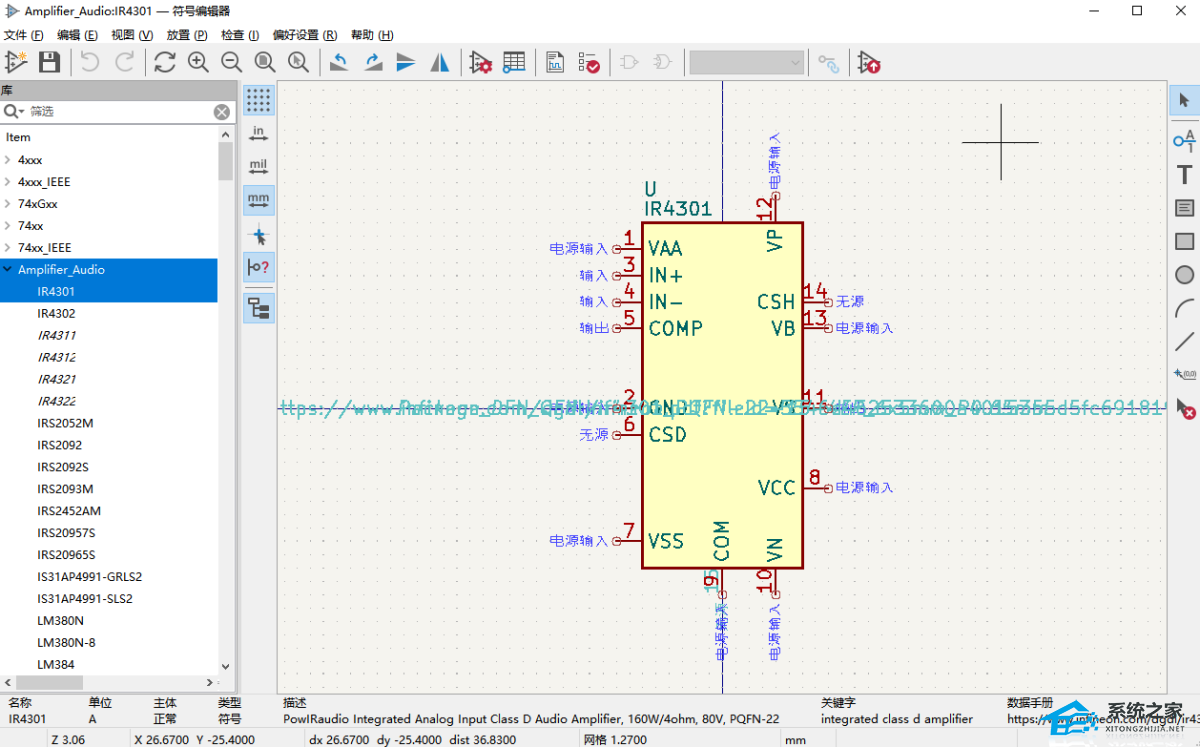

　　‌原理图编辑器

　　支持多种电子元器件的符号和连接，用户可以方便地绘制电路原理图。

　　‌PCB 布局与布线工具

　　具备 3D 视图功能，用户可以在设计过程中实时预览电路板的 3D 效果，并进行布局和布线工作。

　　‌元件封装关联器‌

　　实现符号与物理封装的智能匹配，提高设计效率。

　　‌光绘查看器‌

　　用于校验生产文件的准确性，确保设计文件与制造商的要求相符。

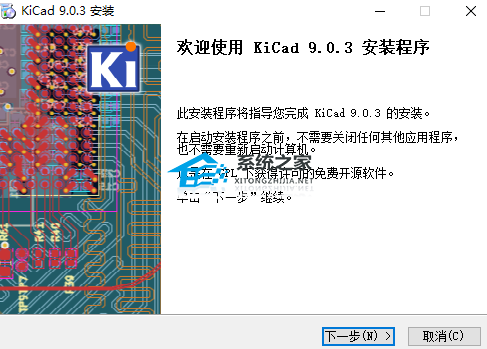

安装教程

　　在系统之家下载最新的安装包，双击打开，根据提示安装即可。

常见问题

　　KiCad怎么用？

　　创建工程

　　打开 KiCad，进入工程管理器，点击 “文件→新建工程”。

　　选择保存位置并命名工程，勾选 “为工程创建一个新的文件夹”，然后点击 “保存”。KiCad 会创建工程文件(.kicad_pro)、原理图文件(.kicad_sch)和电路板文件(*.kicad_pcb)。

　　PCB 设计

　　设置与压层：点击 “文件→页面设置”，填写标题等信息；点击 “文件→电路板设置”，定义层叠结构、设计规则，如过孔、线宽、间距等。

　　导入元件：点击 “工具→从原理图更新 PCB”(或按 “F8”)，将原理图中的元件和连接关系导入到 PCB 编辑器中。

　　绘制边框：在 “Edge.Cuts” 层画出电路板边框。

　　元件摆放：使用 “M” 移动元件，“R” 旋转元件，“F” 翻转元件面。

　　布线与敷铜：切换到 “F.Cu” 层，用 “X” 进行布线，用 “V” 放置过孔。选择网络(如 GND)，按 “B” 进行敷铜操作。

　　DRC 检查：点击 “检查→设计规则检查”，运行 DRC，检查 PCB 布局是否符合设计规则。

　　3D 查看：点击 “查看→3D 查看器”，查看 PCB 的 3D 模型。

　　制造输出：点击 “文件→绘制”，生成 Gerber 文件；点击 “文件→生成钻孔文件”。确保导出层包含铜层(.Cu)、边框(Edge.Cuts)、阻焊层(.Mask)、丝印层(.Silkscreen)等。

　　原理图设计

　　页面设置：点击 “文件→页面设置”，填写标题、日期，选择图纸尺寸。

　　添加符号：按 “A” 打开符号选择对话框，从中选择所需的元件符号，如电阻(R 或 R_US)。使用 “M” 移动符号，“R” 旋转符号，“G” 拖动符号(保持连线)。

　　画导线和标签：按 “W” 从引脚开始画导线，也可以通过工具栏添加标签、电源符号(或按 “P”)。

　　注解与封装分配：点击工具栏中的注解图标进行注解操作，点击封装分配图标(cvpcb)，双击选择封装。

　　电气规则检查(ERC)：点击工具栏中的 “ERC”，然后运行 ERC，检查原理图中的电气连接是否正确。

　　生成 BOM：点击 “工具→生成 BOM”，生成物料清单。
