Logicly是一款模拟电路仿真软件，拥有非常多的电气组件，用户可以通过Logicly进行电路图模拟，使用非常方便，能够帮助用户发现问题或者解决电路问题。
功能介绍
1、拨动开关输出高（真）或低（假）信号（从不高阻抗（Hi-Z）或错误）。您可以通过单击开关来切换状态。
2、默认情况下按钮输出为低（假）或按下时信号为高（真）。
3、A时钟之间的振荡在一段设定的时间内是高（真）和低（假），可以用信号配置。其状态由模拟自动更改。
4、恒定高电平始终输出高（真）信号。、
使用方法

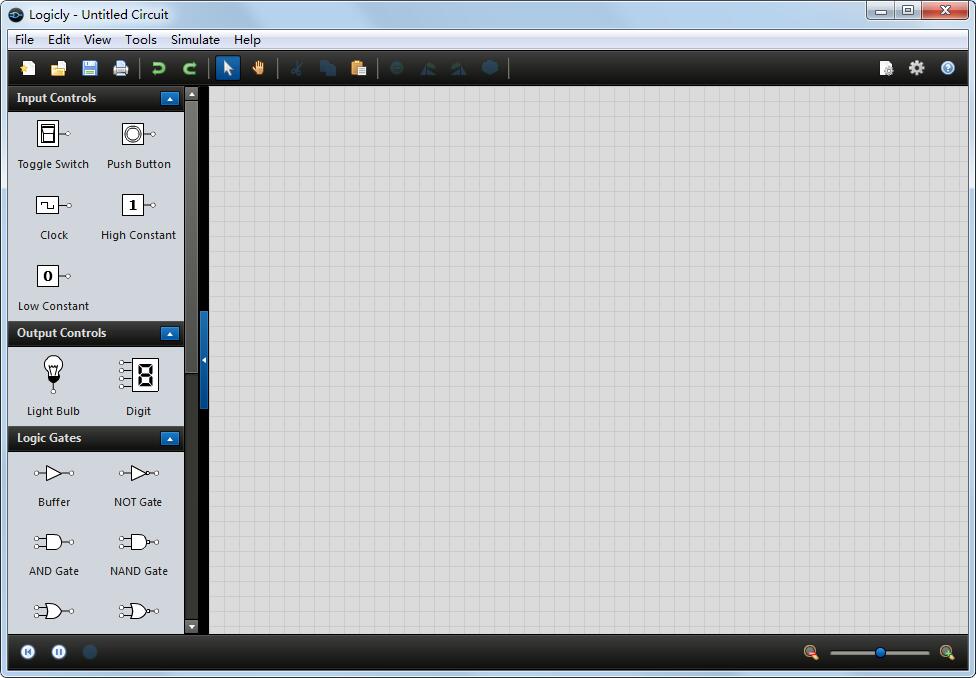

模拟电路仿真软件允许您将组件拖放到编辑表面上，并使用鼠标轻松操作它们。
1.使用组件
（1）要将组件添加到文档，请将其从窗口左侧的组件选取器拖动到右侧的编辑表面。通过释放鼠标左键将其放在编辑表面的任何位置。
（2）要在文档中选择单个组件，请使用鼠标单击它。它将以蓝色突出显示，表示已被选中。
（3）要选择多个组件，请单击编辑曲面的空白区域，然后围绕要选择的所有组件拖动选择矩形。或者，按住键并按住键盘，同时单击组件以在所选组件集中添加或删除它。
2.使用连接
（1）通过用“导线”连接组件，信号在电路周围传递。
（2）要创建连接，请单击组件的输出引脚（通常位于圆形连接器的右侧），然后将电线拖到未连接的输入引脚上。兼容的引脚将以蓝色突出显示。输入引脚只能连接到单个输出引脚。输出引脚可以连接到许多输入引脚。
（3）提示：当您将鼠标悬停在电线上时，它将重新排序到顶部。如果您的电路特别复杂，这有助于确定各个电线的连接位置。
（4）要为连接添加点，请单击导线并拖动。将添加一个点。或者，您可以右键单击导线，然后从上下文菜单中选择“添加点”。
（5）提示：点将与同一行上的其他点捕捉到相同的垂直和水平位置。使用此功能可创建完美的直线和90度角。
（6）要从连接中删除点，请右键单击该点，然后选择“删除点”。
