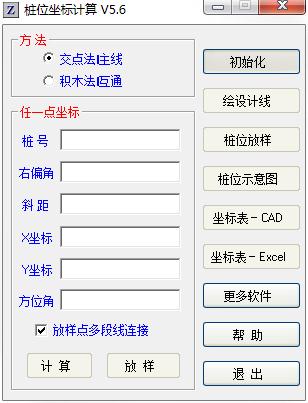

桥梁桩位坐标计算程序 V5.6 绿色版

　　桥梁桩位坐标计算程序，一款采用基于AutoCAD、excel的VBA编写，能够计算各种型式的桥墩、桥台的桩位坐标，包括：肋板台、U台、群桩、偏心墩等， 可直接在AutoCAD中绘出桩位示意图，并可生成CAD、excel两种格式坐标表。免费软件，无任何功能和时间上的限制。

使用说明

　　1、启动AutoCAD R14以上版本。

　　2、运行本程序。

　　3、点击打开文件按钮，根据提示依次选择平面文件、断链文件（积木法仅有平面文件），绘设计线按钮、桩位放样按钮、桩位坐标表按钮、计算任一点坐标将被激活。

　　4、以下为四个独立模块。

　　A、绘设计线

　　根据平面资料在CAD中画出设计线，直线、缓和曲线、圆以三种不同颜色区分：兰绿红，未标示出桩号，与桩位放样结合使用将可以解决桩位坐标表不能解决的问题，如平行布置墩台的桩位坐标计算。

　　B、桩位放样

　　根据平面资料和桩位资料将桩位以点的型式在CAD中标识出来，不可见，进入格式Format菜单下的点样式Point Style窗口修改点的样式为×，然后用RE命令刷新即可。

　　绘设计线和桩位放样结合还可以解决曲线斜交空心板、T梁桥的板长、梁长等问题，这方面更简单的解决方法是用另外一个程序（桥梁梁长计算程序）：可以自动计算曲线斜交空心板、T梁桥的板长、梁长以及曲线内外侧悬臂板、梁的悬臂长，CAD中绘出示意图，并在Excel出表。

　　C、桩位坐标表

　　根据平面资料和桩位资料计算桩位坐标，在CAD中绘桩位示意图和桩位坐标表，是本程序的核心。

　　坐标表－CAD：程序切换到AutoCAD后，应在屏幕上拾取一个插入点。

　　坐标表－Excel：程序切换到Excel，生成和CAD中一样的坐标表。

　　墩号应根据实际情况改为墩台号或其它对应设计线的桩号为桩位资料中的桩号，而不是桩位垂直于设计线处的桩号。

　　对应设计线的斜距对于格式2和格式4不给出。

　　D、任一点坐标计算、放样

　　根据平面资料计算任一点的坐标。

　　桩号：设计线桩号。

　　右偏角：［上面桩号对应设计线上点的切线］到［上面桩号对应设计线上点与桩位连线］的右偏角，空时以90度计算。

　　斜距：桩位至设计线的斜距，左正右负，空时以0计算，可输入多个数值并以空格分开，此时只能放样，不能计算。

　　方位角：桩号对应设计线处切线方向的方位角。

　　输入桩号后，回车或TAB键将切换至右偏角输入框；右偏角输完后，回车或TAB键将切换至斜距输入框；斜距输完后，回车或点击计算按钮将计算XY坐标，并显示出来。
