T20天正电气软件 V8.0 公测版

　　T20天正电气软件公测版是由天正软件官方最新推出的CAD工具，这款软件支持AutoCAD2010-AutoCAD2022版本。而在新版本中，官方对许多功能进行了优化，并且新增了许多功能，都可以非常有效的帮助用户完成工作。

软件新功能

　　1、支持64位AutoCAD2022平台

　　2、【接地计算】新模块，提供【工频电阻】、【故障电流】、【允许电位】、【实际电位】、【热稳校验】和【杆塔接地】六项计算功能，可进行接地相关计算

　　3、【绘接地网】接地网四边导线支持导圆角设置

　　4、【沿墙均布】优化，增加按照设备间距来沿墙均布的功能

　　5、【平面统计】优化，增加统计表刷新的功能，支持在已有天正电气统计表的基础上刷新数据

　　6、【任意布置】命令行增加是否旋转属性字的快捷键，可在布置设备的过程中，调整属性字是否随设备旋转方向

　　7、【桥架计算】增加YD/T 1019-2013中电缆最大外径的选择

　　8、【系统生成】支持绘制双回路供电系统图，同时优化了计算方式，增加对话框上系统图样式、绘制参数、系统图三相/单相、进线型号、配线信息等其余数据的导出与导入，可将所有数据记录到文件

　　9、【沿线均布】优化，增加按照设备间距来沿线均布的功能；另外，在拾取线段时，拾取的若是多段线，且多段线存在多段连续的情况，用户可根据需要选择 对当前选择位置的线段布置 或 对当前选择的连续多段线布置

　　10、【绘制竖管】功能改进，支持垂直桥架规格可设定，增加弯通竖管的沿墙绘制竖管方式

　　11、【平面布线】优化，布线时输入导线信息，增加弱电线缆根数控件

　　12、【导线标注】【多线标注】【回路编号】【标导线数】【改导线数】修改其中一个标注后，另外几个标注可实现实时更新

　　13、【绘制桥架】修改桥架规格后，与之相连的桥架变径可实现自动变径

　　14、【桥架填充】支持一键填充和框选填充桥架

　　15、【造设备】支持一个设备块内包含多个属性字

软件特色

　　1、调整操作界面，采用ribbon菜单

　　2、图集规范更新（《火灾自动报警系统设计规范图示》 14X505-1及《建筑设计防火规范》 GB50016-2014）

　　3、防雷设计计算，全新操作界面，增加L形建筑和单边圆弧形建筑的计算

　　4、绘制桥架，增加桥架系统及相关图层；支持桥架自动生成变径构件

　　5、布置按钮，提供三种布置方式，自动识别天正给排水及电气软件绘制的消火栓

　　6、温感烟感，增加手动布置的方式。可以手动布置，也可以自动布置

　　7、导线标注，新增弱电缆线根数标注，可同时标注出图中线缆表示的数量及规格

　　8、绘制支吊架功能优化，增加立柱与托臂的类型、型号设置，可以在桥架统计表中显示

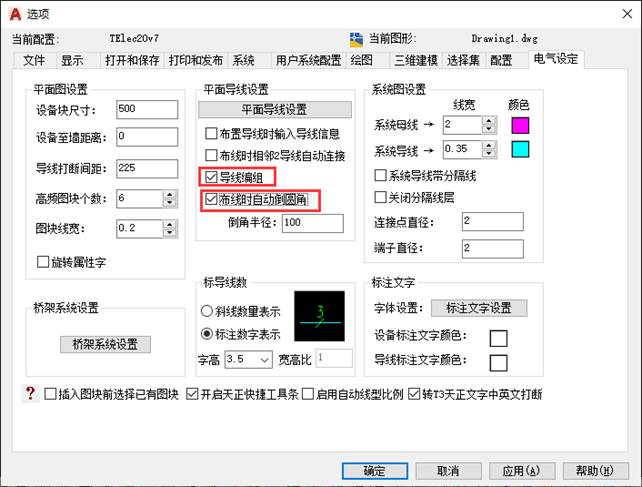

　　9、平面布线，根据初始设置中设置的倒角半径，绘制下一段导线时自动进行导圆角处理

　　10、滚球避雷，将避雷针改为接闪杆避雷线改为接闪线；支持接闪杆高度与滚球半径相等时的三维绘制与计算；支持接闪线高度大于滚球半径时的计算；支持标注接闪线的保护宽度值标注
