StrucKit V1.0 官方安装版

　　StrucKit是一款适用范围广、界面精美的地质构造应力分析软件，主要有统计设置、边界统计、应变椭圆和网格浏览四种操作功能，图像还可以在网格浏览和图片显示之间进行转换，可以给用户更多方面的数据信息，集成了反向轮法测应变的使用、FRY法测应变的使用、网格法测应变场的使用等功能。

功能介绍

　　1、反向轮法测应变的使用

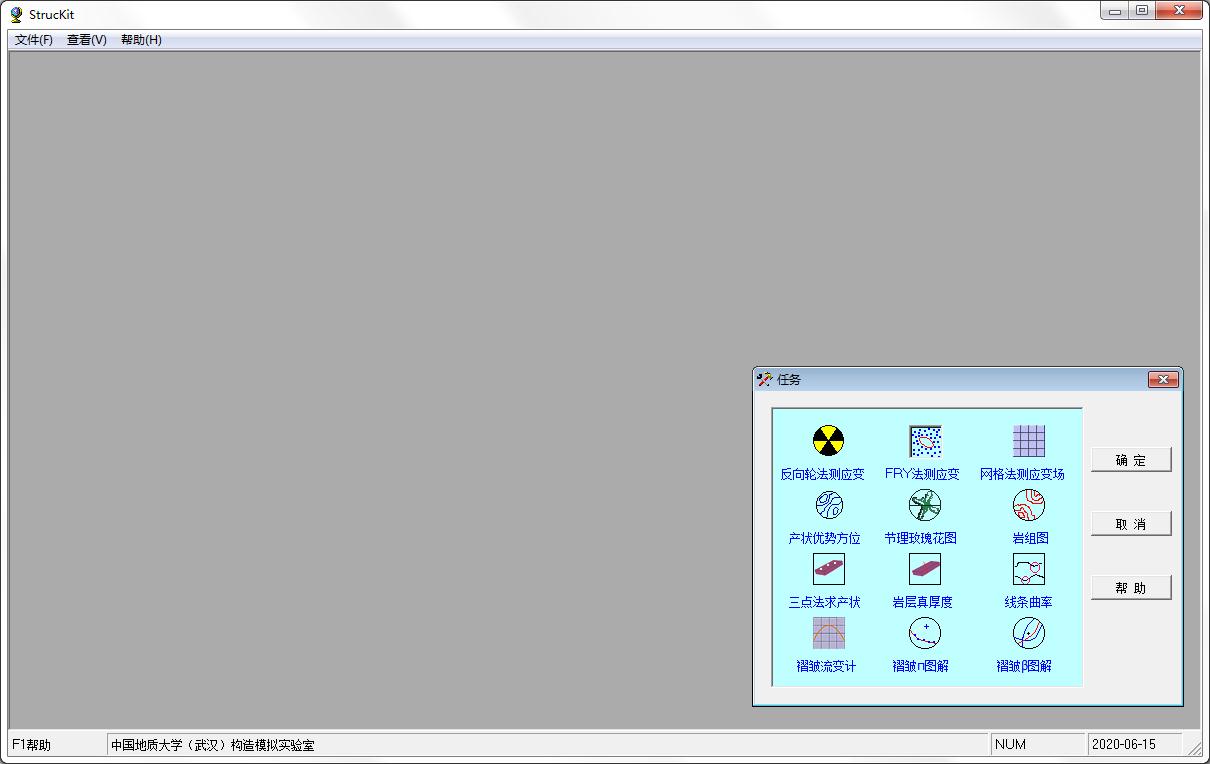

　　运行StrucKit软件，在任务窗口中选中“反向轮法测应变”上面的图标，然后单击确定。进入反向轮法测应变窗口。

　　在反向轮法测应变窗口中，打开“操作/边界统计”菜单，进入边界统计过程，软件会自动统计图象上0—180度之间反向转动单位角度的倍数角度下的颗粒边界数目。

　　2、FRY法测应变的使用

　　运行StrucKit软件，在任务窗口中选中“FRY法测应变”上面的图标，然后单击确定。进入FRY测应变窗口。

　　在FRY法测应变窗口中，打开“文件/数据文件”菜单，进入打开数据文件窗口，可以在窗口中改变目录以便进行文件的选取，该窗口可以输入的数据文件格式有：*.txt;*.dat等。选中需要使用的中心点坐标数据文件，单击“打开”按纽，返回上层窗口。

　　3、网格法测应变场的使用

　　运行StrucKit软件，在任务窗口中选中“网格法测应变场”上面的图标，然后单击确定。进入网格法测应变场窗口。

　　在网格法测应变场窗口中，打开“文件/打开数据”菜单，进入打开数据文件窗口，可以在窗口中改变目录以便进行文件的选取，该窗口可以输入的数据文件格式有：*.dat;*.txt等。选中需要使用的网格法变形前与变形后的坐标点数据文件，单击“确定”按纽，返回上层窗口。

　　4、产状优势方位的使用

　　运行StrucKit软件，在任务窗口中选中“产状优势方位”上面的图标，然后单击确定。进入产状优势方位窗口。产状优势方位窗口中，打开“文件/数据文件”菜单，进入打开数据文件窗口，可以在窗口中改变目录以便进行文件的选取，该窗口可以输入的数据文件格式有：*.txt;*.dat等。选中需要使用的构造面理或线理数据文件，单击“打开”按纽，返回上层窗口。

　　5、节理玫瑰花图的使用

　　运行StrucKit软件，在任务窗口中选中“节理玫瑰花图”上面的图标，然后单击确定。进入节理玫瑰花图窗口。

　　在玫瑰花窗口中，打开“文件/数据文件”菜单，进入打开数据文件窗口，可以在窗口中改变目录以便进行文件的选取，该窗口可以输入的数据文件格式有：*.txt;*.dat等。选中需要使用的节理数据文件，单击“打开”按纽，返回上层窗口。

　　运行StrucKit软件，在任务窗口中选中“岩组图”上面的图标，然后单击确定。进入岩组图窗口。

　　岩组数据也可以直接在岩组图窗口上的表格内输入，打开菜单“操作/产状数据”可以切换到表格界面。输入完后，打开菜单“操作/选项”，进入岩组选项窗口，完成窗口内的输入，见图四。

　　数据与得到的极点图或极点等密图可用菜单“文件/保存数据”与“文件/保存图象”进行保存。可用菜单“文件/打印图片”在程序中直接打印图片。

软件特色

　　1、三点法求产状的使用

　　运行StrucKit软件，在任务窗口中选中“三点法求产状”上面的图标，然后单击确定。进入三点法求产状窗口。

　　在三点法求产状窗口中，可以直接输入面状构造的三个控制点坐标，也可以单击“打开”按纽从文本文件输入控制点坐标。单击“计算”按纽进行计算，可以在产状栏中输出计算结果。单击“保存”按纽可以保存坐标点数据和计算结果。

　　2、岩层真厚度的使用

　　运行StrucKit软件，在任务窗口中选中“岩层真厚度”上面的图标，然后单击确定。进入岩层真厚度窗口。

　　在岩层真厚度窗口中，填入各项数据后，单击“岩层真厚度”按纽，可以直接计算出岩层真厚度，并显示在“岩层厚度”一栏中，单位与输入的测线斜距一致。

　　3、线条曲率的使用

　　运行StrucKit软件，在任务窗口中选中“线条曲率”上面的图标，然后单击确定。进入线条曲率窗口。

　　在线条曲率窗口中，打开“操作/图象二值化”菜单，对线条图象进行二值化，以便进行线条的追踪与拟合。在图象二值化阀值窗口中，输入阀值（0—255），一般取128;如果图象颜色过浅，阀值就偏大一些，可以取200。实际操作中可以多试几次。

　　4、褶皱流变计的使用

　　在褶皱流变计窗口中，打开“文件/打开数据”菜单，输入能干层褶皱四分之一波长三等分点Y坐标值以及褶皱弧长、波长和平均厚度等参数。

系统要求

　　CPU： Pentium 266 或以上。

　　内存： 32M 或以上。

　　显示器： 14寸 或以上，分辨率800x600 或以上。

　　操作系统： 适用于Win98/2000/XP等Win32操作系统。
